Чому селективне лазерне спікання (SLS) з нейлону PA12 — робоча технологія для кінцевих функціональних деталей: механічні властивості матеріалу, реальна шорсткість поверхні (Ra) у порівнянні з MJF та SLA, вплив постобробки й типові застосування. З опорою на офіційне дослідження поверхні Formlabs та на нашу послугу SLS-друку PA12.
Що таке функціональні деталі й чому для них обирають SLS з PA12
Функціональна деталь — це не прототип «щоб подивитися», а компонент, який працює під навантаженням у реальному вузлі: кронштейн, корпус, повітропровід, затискач, шестерня, елемент дрона. Для таких деталей важливі не лише розміри, а й міцність, стійкість до втоми, хімічна стійкість і передбачувана поверхня.
Селективне лазерне спікання (SLS) із порошку нейлону PA12 (Nylon 12) — одна з небагатьох технологій, що дає саме кінцеві деталі без оснащення. Порошок сам підтримує деталь під час друку, тому не потрібні опори: можна друкувати складну геометрію, рухомі вузли в зборі, внутрішні канали й тонкі стінки, які на FDM або SLA вимагали б підтримок і ручної доробки.
Nylon PA12: властивості, що роблять деталь робочою
PA12 — базовий інженерний матеріал SLS для кінцевих застосувань. Хімічно порошки Formlabs Nylon 12, EOS PA2200 і HP HR PA12 еквівалентні; різниця — у способі виробництва й обробки порошку. Що дає PA12 у функціональній деталі:
- Міцність, близька до ізотропної — деталь тримає навантаження в усіх напрямках, а не лише вздовж шарів.
- В’язкість і стійкість до удару та втоми — витримує багаторазові згини, засувки-клямки (snap-fit), живі шарніри.
- Хімічна стійкість — до багатьох палив, мастил і розчинників; низьке водопоглинання.
- Робочі температури — стабільна геометрія за підвищених температур, придатна для деталей під капотом та поруч із нагрітими вузлами.
- Складна геометрія «безкоштовно» — відсутність опор дозволяє полегшені решітки, канали охолодження, суцільні вузли в зборі.
Точні цифри межі міцності, видовження та HDT для конкретного порошку наводимо на сторінці матеріалу — SLS-друк PA12 (Nylon 12). Якщо потрібна більша жорсткість — дивіться карбононаповнений PA-CF, гнучкість — PA11.
Поверхня SLS-деталей: що насправді показують виміри

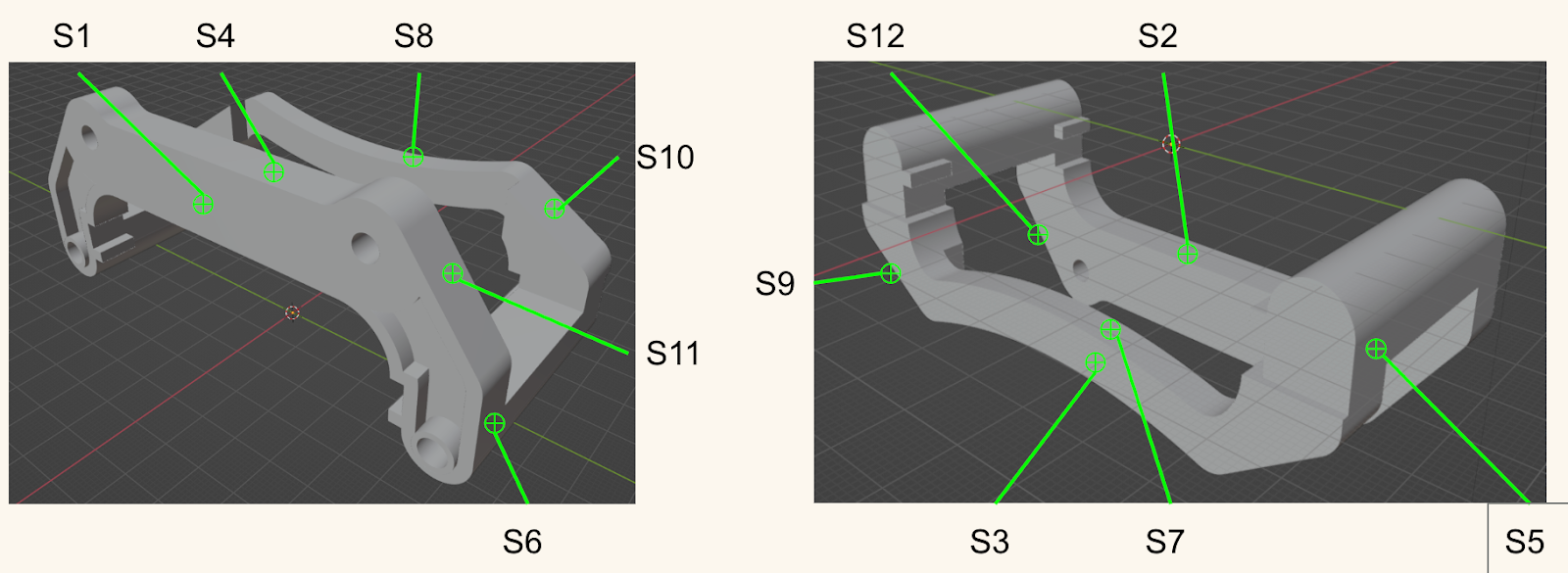

Поверхня функціональної деталі впливає на тертя, ущільнення, склеювання, фарбування та сприйняття якості. Formlabs виміряла шорсткість деталей, надрукованих на різних системах, контактним профілометром — щупом, що проходить по поверхні й будує профіль. Два ключові параметри:
- Ra — середнє відхилення профілю від середньої лінії (загальна «гладкість»);
- Rz — різниця між найвищим піком і найглибшою западиною (наскільки грубі окремі нерівності).

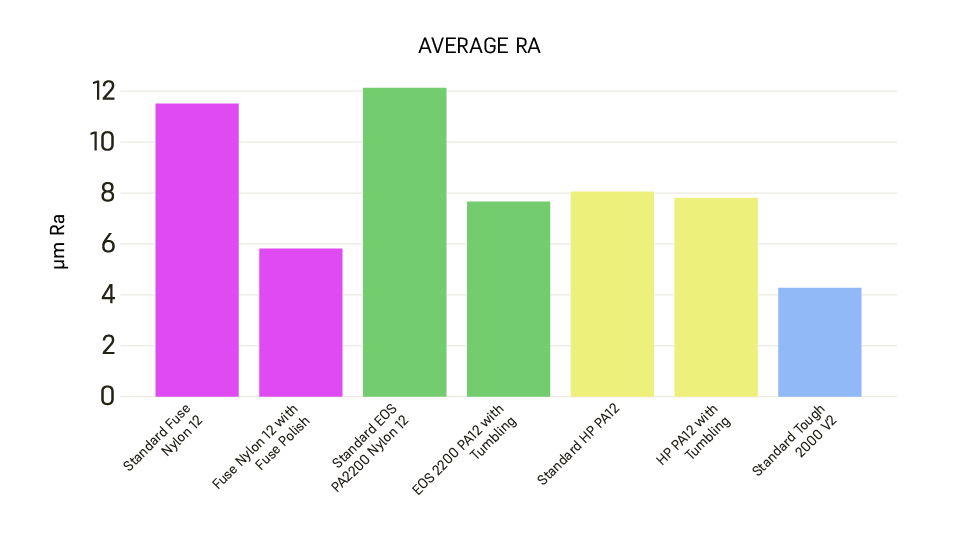

Порошкові технології (SLS, MJF) через природу спікання дають матовий, помітно шорсткіший результат, ніж смоляна SLA; кривизна й вертикальні поверхні шорсткіші за великі плоскі грані. Ось усереднені значення Ra зі стандартною постобробкою (очищення від порошку / піскоструй):
| Технологія / матеріал | Ra стандарт, мкм | Ra з розширеною постобробкою, мкм |
|---|---|---|
| Formlabs Fuse 1+ 30W · Nylon 12 (SLS) | ≈10,5 (8,0–16,4) | 4,3–8,9 (Fuse Blast + поліровка) |
| EOS P396 · PA2200 (SLS) | ≈12,1 (7,9–21,6) | 4,8–10,4 (галтовка) |
| HP Jet Fusion 5600 · HR PA12 (MJF) | ≈9,5 (4,1–20,9) | 4,8–13,6 (галтовка) |
| Formlabs Form 4 · Tough 2000 (SLA) | ≈0,5 | — (вже гладко) |
Головний висновок для замовника: зі стандартною обробкою всі три порошкові системи дають близьку шорсткість (≈9,5–12 мкм Ra), а SLA — на порядок гладкіша (≈0,5 мкм). Але після розширеної постобробки SLS і MJF сходяться в конкурентний діапазон ≈4,3–4,8 мкм Ra. Тобто доступна система Formlabs Fuse дає поверхню рівня машин, що коштують у рази дорожче.
Постобробка: як з матової деталі зробити гладку

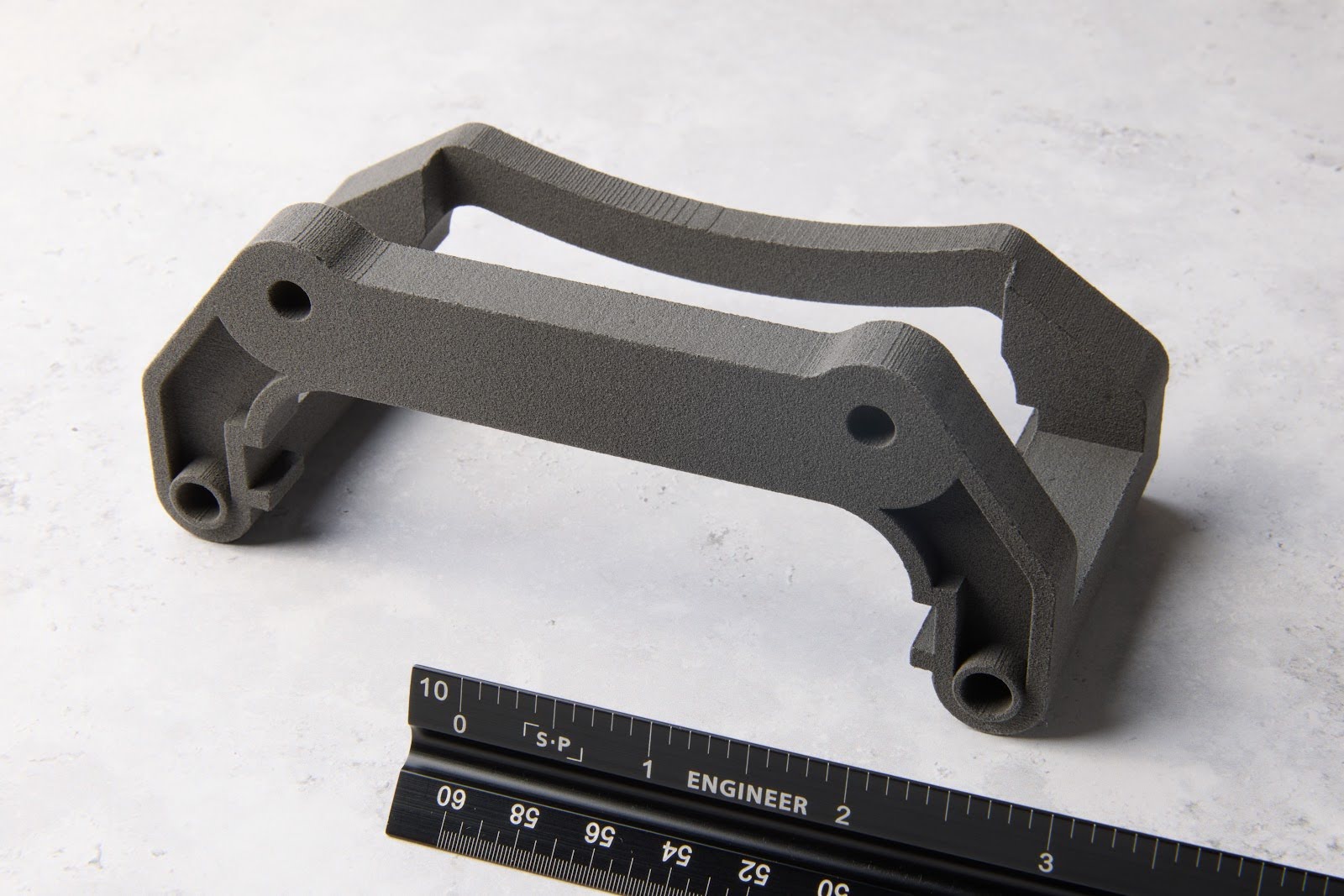

«Сира» деталь після SLS має матову зернисту поверхню від часток порошку та спікання. Рівень поверхні керується постобробкою:
- Піскоструй (Fuse Blast) — знімає незапечений порошок, вирівнює мікрорельєф, дає рівномірну матову поверхню; базовий крок для будь-якої SLS-деталі.
- Поліровка / галтовка — доводить Ra до ≈4,3–4,8 мкм, згладжує грані, знімає гострі кромки.
- Фарбування / дьоинг — рівномірний колір по всьому об’єму (порошкова деталь бере барвник глибше, ніж фарба тримається на SLA).
Для функціональних деталей часто достатньо піскострую: важлива не декоративна гладкість, а чиста робоча поверхня без залишкового порошку в каналах і різьбленнях. Косметичну поліровку додаємо там, де деталь на видноті або потрібне ущільнення.
SLS, MJF чи SLA — коли що обирати
- SLS (Fuse, PA12) — кінцеві функціональні деталі, складна геометрія без опор, серії від одиниць до сотень, міцність близька до ізотропної. Оптимум «міцність / вартість / геометрія».
- MJF (HP) — схожа технологія порошкового спікання; на великих серіях виграє за швидкістю об’єму, але вхідний поріг обладнання значно вищий.
- SLA (Form 4) — коли критична гладка поверхня й дрібна деталізація (≈0,5 мкм Ra), але механіка й термостійкість зазвичай нижчі, ніж у PA12.
Детальні розбори: SLS чи SLA, SLS чи FDM, а також порівняння Fuse X1 з HP Jet Fusion 5600 та EOS P3 NEXT.
Де працюють функціональні деталі з PA12
- Дрони й БПЛА — рами, корпуси, кріплення, повітропроводи: легкі, міцні, стійкі до вібрації.
- Виробнича оснастка — джиги, фіксатори, захвати, кондуктори; швидка заміна без верстатної обробки.
- Корпуси й кронштейни — електроніка, датчики, корпусні деталі з різьбленнями та защіпками.
- Повітря й рідини — колектори, канали, воронки; складні внутрішні траси, недоступні для лиття.
- Запчастини на вимогу — зняті з виробництва деталі верстатів і техніки без прес-форми.
Часті питання
Чи можна SLS-деталі з PA12 використовувати як кінцеві, а не лише прототипи?
Так. PA12 на SLS — це саме технологія кінцевих функціональних деталей: майже ізотропна міцність, стійкість до удару, втоми й хімікатів дозволяють ставити деталі у робочі вузли без оснащення. Це серійно використовують в БПЛА, оснастці, корпусах і запчастинах.
Яка шорсткість поверхні у SLS-деталей з нейлону PA12?
Зі стандартною постобробкою (піскоструй) — приблизно 8–16 мкм Ra на Formlabs Fuse, порівнянно з EOS та HP MJF. Після Fuse Blast з поліруванням Ra знижується до ≈4,3–8,9 мкм — рівень значно дорожчих промислових систем. За даними дослідження поверхні Formlabs.
Чим SLS PA12 відрізняється від MJF та SLA за поверхнею?
SLS і MJF — порошкові технології зі схожою матовою поверхнею (≈9,5–12 мкм Ra стандартно, ≈4,5–4,8 мкм після галтовки). SLA (Form 4) гладша на порядок (≈0,5 мкм Ra), але поступається PA12 у механіці та термостійкості. Для функціональних деталей зазвичай обирають SLS PA12, для гладкої деталізації — SLA.
Чи потрібні опори при SLS-друку PA12?
Ні. Незапечений порошок сам підтримує деталь, тому опори не потрібні. Це дозволяє друкувати складну геометрію, внутрішні канали, полегшені решітки та рухомі вузли в зборі без ручного видалення підтримок.
Як замовити SLS-друк деталі з PA12 в Україні?
Надішліть 3D-модель (STL або STEP) на 3DPrint.ua — офіційному партнеру Formlabs. Ми оцінимо технологічність, підберемо матеріал і постобробку, порахуємо вартість і за потреби надрукуємо тестовий зразок. Деталі — на сторінці послуги SLS-друку.
Числові дані щодо шорсткості поверхні наведено за відкритим дослідженням Formlabs «Comparing Surface Finish: Fuse Series SLS, EOS SLS, HP MJF, and Form». Зображення — © Formlabs, використані з посиланням на джерело. 3DPrint.ua — офіційний дистриб’ютор Formlabs в Україні.
