Корпуси електроніки з нейлону PA12 на SLS: коли друк вигідніший за фрезерування та лиття

Корпус приладу — деталь із суперечливими вимогами: міцний і легкий, точно тримає плату та роз’єми, має защіпки, ребра жорсткості й посадкові місця під різьбу, і при цьому виглядає як серійний виріб. Доки мова про тисячі штук, відповідь очевидна — лиття під тиском. Але коли потрібно від однієї до кількох сотень одиниць, класичні шляхи стають вузьким місцем: фрезерування дороге й обмежене за геометрією, а прес-форма означає тижні очікування та витрати, які на малій серії не окупляться.

Саме тут SLS-друк нейлоном PA12 закриває розрив. Нижче — чому цей матеріал підходить для корпусів електроніки, реальний приклад із виробництва та практичні правила проєктування.

Чому саме PA12 і SLS для корпусів

Друк без підтримок. У SLS деталь тримає непроплавлений порошок, тому опорні структури не потрібні взагалі. Для корпусу це принципово: внутрішні ребра, канали для кабелів, защіпки, бобишки під гвинти та тонкі перегородки друкуються за один прохід — без слідів від підтримок усередині, які потім неможливо зачистити.

• Міцність, близька до ізотропної. PA12 дає близько 48–50 МПа на розрив і приблизно 11% подовження. Деталь поводиться схоже в різних напрямках — на відміну від FDM, де межа між шарами лишається слабким місцем корпусу.
• Пружність замість крихкості. Нейлон не кришиться: защіпки (snap-fit) реально працюють і витримують багаторазове відкривання, чого не дають більшість фотополімерів.
• Щільна упаковка в камері. Деталі розміщуються в об’ємі одна над одною, тож за один цикл друкується партія корпусів, а не один.
• Товарний вигляд. Матова поверхня, рівномірна фактура, легко фарбується зануренням у чорний — корпус виглядає як серійний, а не як прототип.

Кейс: від фрезерованого металу до SLS-нейлону

Показовий приклад — Shanghai Xichuang Education Technology, R&D-компанія, що розробляє навчальні робототехнічні комплекси. У їхньому класі підлітки проєктують, збирають і перевіряють роботизовані маніпулятори, тож деталі доводиться переробляти постійно.

Як було. Деталі виготовляли фрезеруванням з металу. Проблема виявилася не лише у вартості: металевий зразок не відтворює властивості кінцевої литої пластикової деталі, тому випробування давали неточну картину. Додайте відходи матеріалу й повільний цикл — кожна ітерація на етапі перевірки означала повторне виготовлення та нові тести.

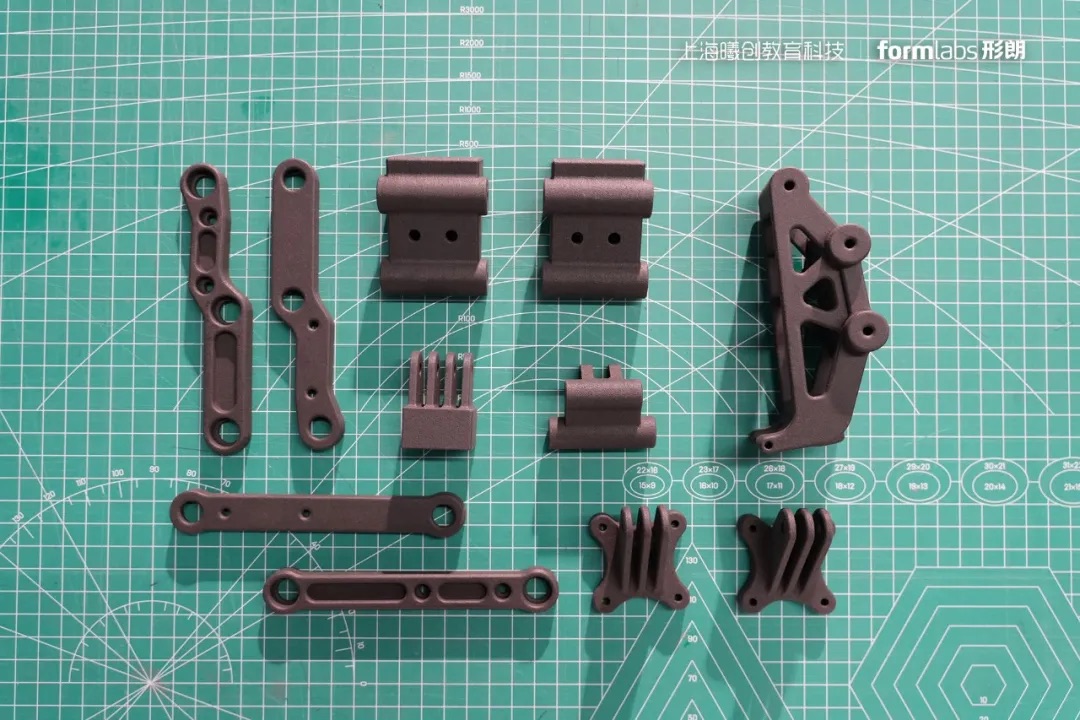

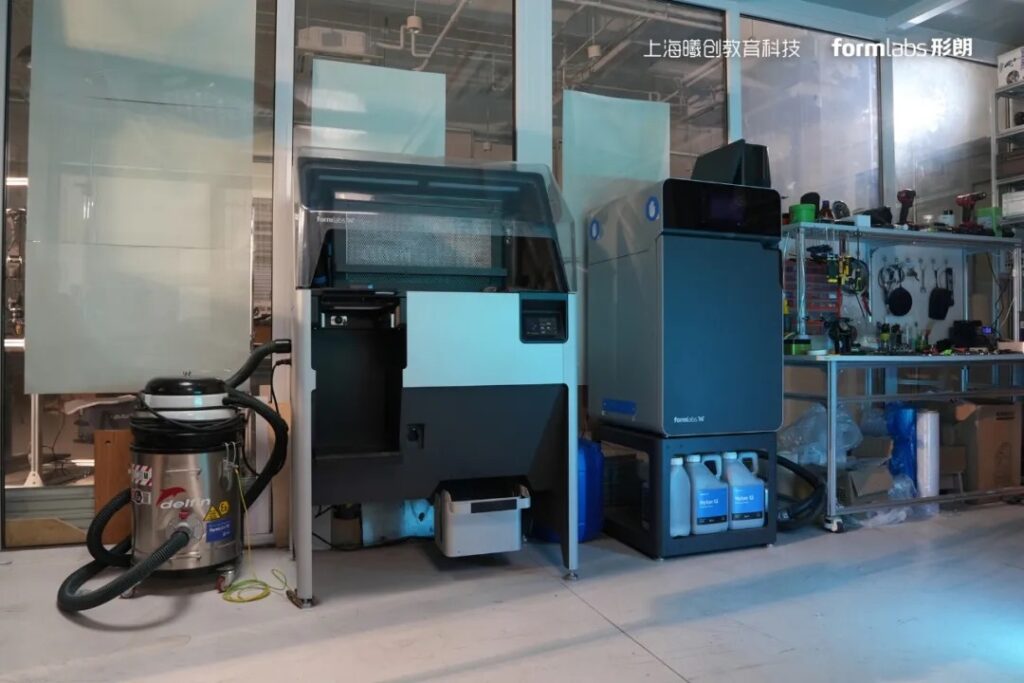

Як стало. Компанія перейшла на зв’язку Formlabs Fuse 1+ 30W + станція відновлення порошку Fuse Sift і матеріал Nylon 12. За словами компанії, ітерації тепер займають години замість циклу механообробки чи виготовлення оснастки, витрати суттєво знизилися, а деталі з нейлону мають достатню міцність і точність, щоб працювати не лише як прототипи, а й як кінцеві експлуатаційні вузли. Відсутність підтримок прибрала окремий етап підготовки моделей, а компактний закритий принтер із вбудованою фільтрацією виявився придатним навіть для навчального класу.

«3D-друк допомагає учням швидко втілювати ідеї в реальних сценаріях і пройти весь шлях від проєкту до готового застосування».

Юань Яньфен, інженер-конструктор Xichuang

Відео: як це виглядає на практиці

Відео: Formlabs.

Як проєктувати корпус під SLS: практичні правила

Технологія прощає складну геометрію, але має власні обмеження. Що варто закласти ще в CAD:

• Товщина стінки. Технічний мінімум — близько 1 мм, але для корпусу, який тримає плату й переживає падіння, закладайте 1,5–2 мм і більше. Тонка стінка «грає» і може деформуватися під час очищення від порошку.
• Отвори для видалення порошку. Будь-яка замкнена порожнина залишиться заповненою порошком. Передбачте щонайменше два отвори від 5 мм у різних місцях — інакше деталь неможливо вичистити.
• Зазори для рухомих і рознімних з’єднань. Робочий орієнтир — 0,3–0,5 мм між сполученими поверхнями. Для щільної посадки зазор зменшують, для кришки, що часто знімається, — навпаки.
• Різьба. Друкована різьба працює на великих кроках, але для корпусу, який відкриватимуть регулярно, надійніше закласти термовтулки (heat-set inserts) — нейлон добре їх тримає.
• Защіпки. Пружність PA12 дозволяє класичні snap-fit. Орієнтуйте защіпку так, щоб основне навантаження не збігалося з віссю Z, — навіть за майже ізотропної міцності це додає запас.
• Маркування. Рельєфні позначки роз’ємів і логотипи глибиною від 0,5 мм читаються добре — окремі наліпки не потрібні.

Де SLS не буде найкращим вибором

Чесно про межі, щоб ви не витратили бюджет даремно:

• Великі серії. Від кількох тисяч однакових корпусів лиття під тиском виграє за собівартістю. SLS має сенс до цієї межі — або для геометрій, які лиття просто не витягне.
• Прозорі елементи. Вікна індикаторів і світловоди на SLS не зробити — це завдання для SLA-друку смолами або окремої вставки.
• Глянець «з коробки». Фактура матова й дрібнозерниста. Глянець досягається додатковою обробкою: галтуванням, шліфуванням, фарбуванням.
• Постійна робота надворі. Нейлон гігроскопічний і поступово вбирає вологу; для вуличної експлуатації потрібне покриття або інший матеріал.

Підсумок

Для корпусів електроніки на малих і середніх серіях PA12 на SLS дає рідке поєднання: міцність, близьку до литого пластику, свободу геометрії без підтримок, партійність друку й товарний вигляд. Кейс Xichuang показує типовий сценарій переходу — коли повільна й дорога механообробка змінюється на друк, а цикл ітерації скорочується з тижнів до годин.

Джерело кейсу, зображення та відео: Formlabs — Shanghai Xichuang Education Technology. Фото © Formlabs / Shanghai Xichuang Education Technology.
