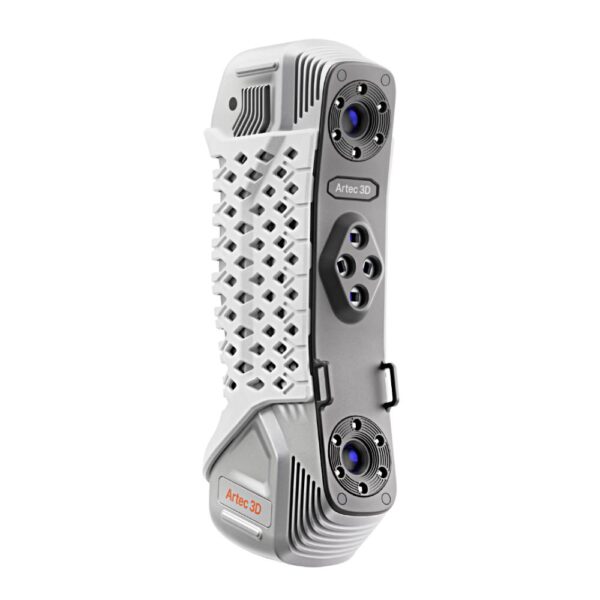

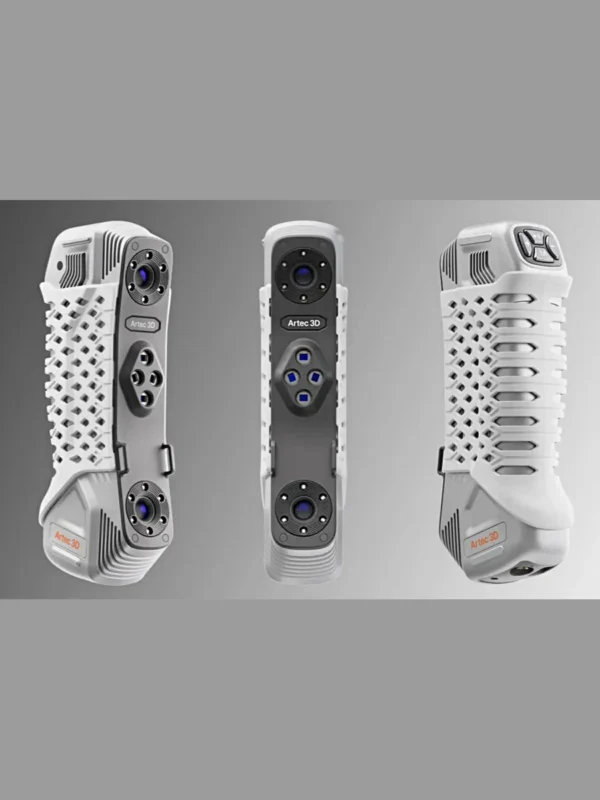

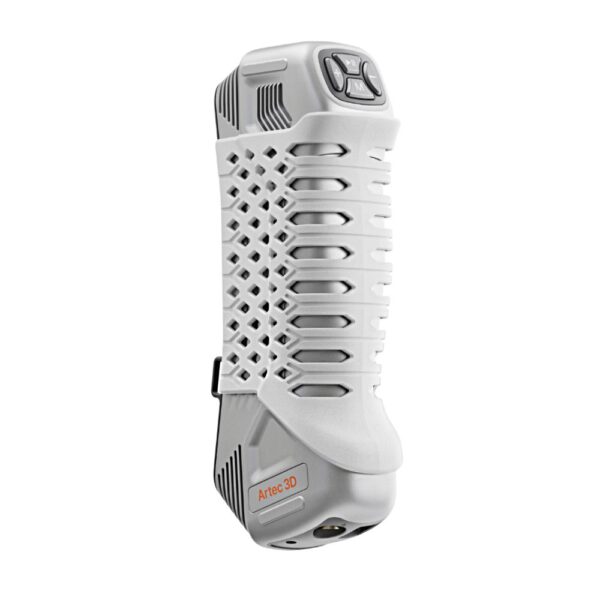

Artec Point — перший метрологічний ручний лазерний 3D сканер Artec 3D
Artec Point — це новий стандарт точності серед портативних 3D сканерів. Три режими лазерного сканування, точність 0,02 мм, IP50-захист та вага лише 570 г роблять його ідеальним інструментом для контролю якості, реверс-інжинірингу та промислової метрології.
0,02 мм
точність сканування
2,8 млн
вимірювань/сек
570 г
вага сканера
120 FPS
швидкість захоплення
Три режими сканування — одна кнопка
РЕЖИМ 1
Сітка з 17 лазерів
Максимальна швидкість і покриття. Для великих поверхонь, корпусних деталей та загальної геометрії.
РЕЖИМ 2
7 паралельних ліній
Висока деталізація складної геометрії: підрізи, пази, виступи, перехідні поверхні.
РЕЖИМ 3
Одиночний лазер
Для вузьких місць, глибоких отворів та важкодоступних зон. Максимальна точність в одній лінії.
Технічні характеристики
| Точність сканування | 0,02 мм |
| Об’ємна точність (volumetric) | 0,015 мм + 0,035 мм/м з Metrology Kit: 0,015 мм + 0,015 мм/м |
| Роздільна здатність | 0,02 мм |

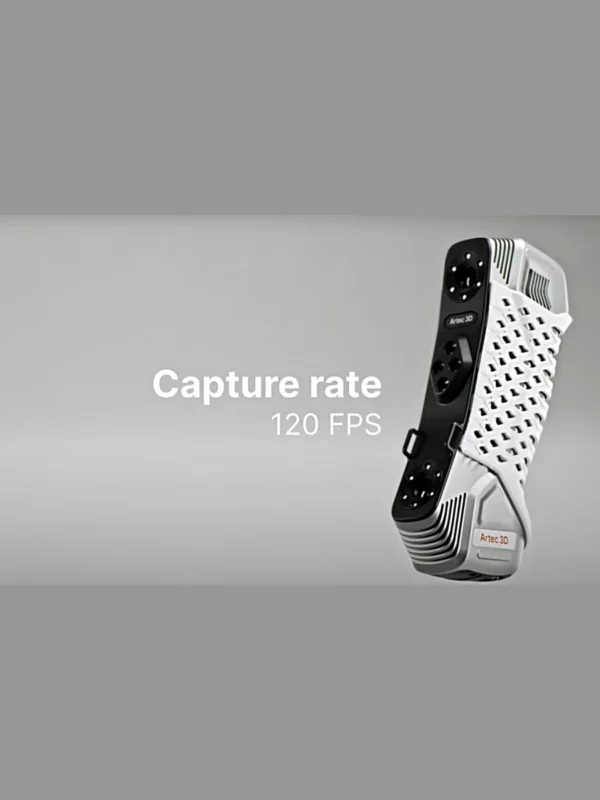

| Швидкість захоплення | 120 FPS / 2 800 000 вимірювань/с |

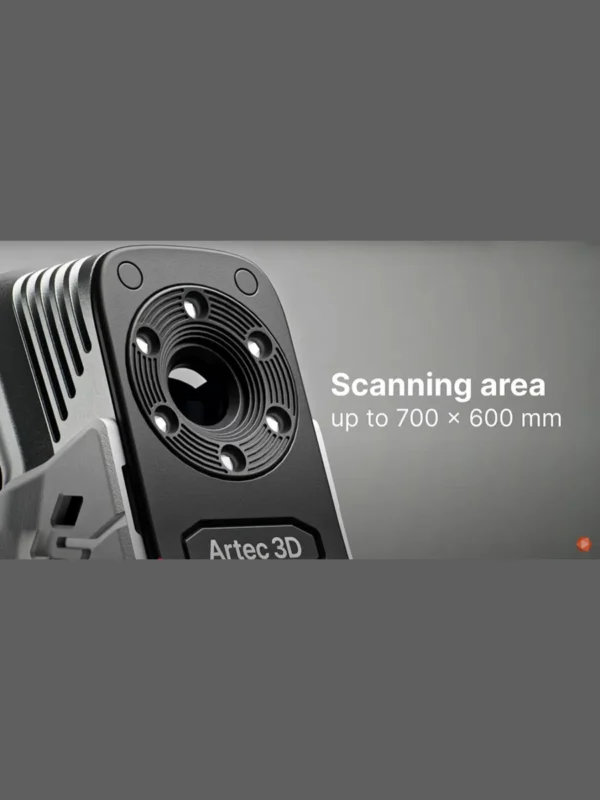

| Зона сканування | 700 × 600 мм |
| Глибина різкості | 550 мм |
| Робоча відстань | від 300 мм |
| Режими сканування | 3 режими: сітка (17 лазерів) / паралельні лінії (7) / одиночний лазер |
| Тип лазера | Синій лазер клас II (безпечний для очей) |

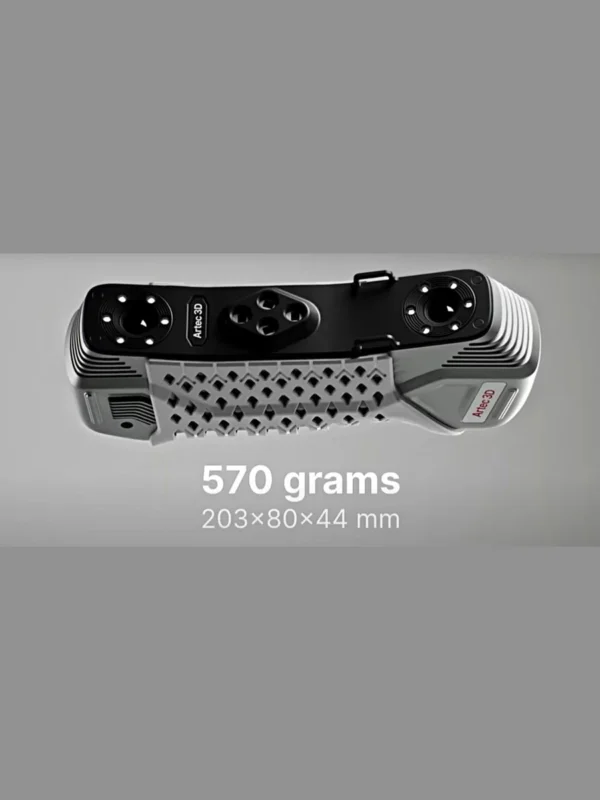

| Вага | 570 г |
| Габарити | 203 × 80 × 44 мм |
| Підключення | USB 3.0 |
| Захист | IP50 (пилозахист) |
| Сертифікати | ISO 17025, VDI/VDE |
| ПЗ | Artec Studio (Windows 10 / 11) |
Чому Artec Point
- Метрологічна сертифікація ISO 17025 та VDI/VDE — результати прийнятні для офіційних звітів і виробничого контролю
- Синій лазер клас II — безпечний для оператора, не потребує захисних окулярів при стандартній роботі
- Сканування чорних і блискучих поверхонь — без нанесення матуючого покриття або маркерів
- 570 г і робота однією рукою — можна сканувати під, за і всередині конструкцій без стомлюваності
- IP50-захист — придатний для роботи на виробничому цеху, у запиленому середовищі
- Artec Metrology Kit — опційний набір підвищує об’ємну точність до 0,015 мм + 0,015 мм/м
Галузі застосування
Контроль якості
Перевірка відхилень готових деталей від CAD. Вимірювальні звіти з кольоровою картою відхилень.
Реверс-інжиніринг
Оцифрування деталей без документації. Пряма передача в CAD-систему через STEP або нативні формати.
Аерокосмос та автопром
Інспекція лопаток турбін, кузовних панелей, складених вузлів. Відповідає вимогам AS9100, IATF 16949.
Промислова модернізація
Сканування застарілого обладнання та трубопроводів для проектування нових вузлів та підключень.
Artec Point vs Eva vs Space Spider
| Параметр | Artec Point | Artec Eva | Space Spider |
|---|---|---|---|
| Точність | 0,02 мм | 0,05 мм | 0,05 мм |
| Технологія | Синій лазер | Структ. світло | Синє структ. світло |
| Швидкість | 2,8 млн/с | 2 млн/с | 1 млн/с |
| Темні поверхні | ✓ без покриття | частково | частково |
| ISO-сертифікат | ISO 17025 | — | — |
| Оптимальний для | Метрологія, КЯ | Середні об’єкти | Дрібні деталі |
