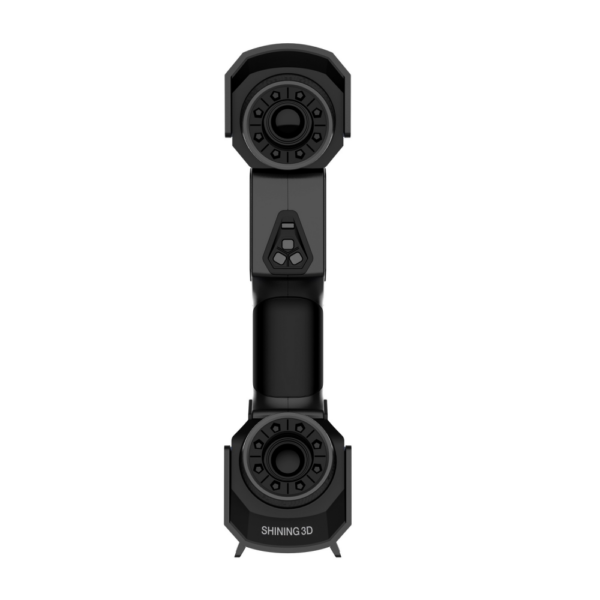

3D сканер SHINING 3D FreeScan UE Pro
Багатофункціональний лазерний 3D-сканер Shining 3D FreeScan UE Pro
На цій сторінці ви можете купити 3Д-сканер FreeScan UE Pro від Shining 3D – багатофункціональний ручний лазерний скануючий прилад.
Створена на базі FreeScan UE, ця нова генерація сканера успадкувала метрологічну точність та високу деталізацію даних у зручному ергономічному дизайні, одночасно покращуючи можливості докладного сканування та глобального контролю точності при скануванні великомасштабних об’єктів.
Сканер працює в декількох режимах сканування, використовуючи проекцію з 26, 5 або 1 синіх лазерних ліній та інтеграцію фотограмметричного модуля.
Особливості Shining 3D FreeScan UE Pro
- Високоточна метрологічна інспекція
Сканер FreeScan UE Pro здатен збирати геометричні дані із високою точністю до 0,02 мм та забезпечує стабільно якісні результати сканування.
- Глобальний контроль точності
Сканер FreeScan UE Pro оснащений запатентованою вбудованою масштабною лінійкою. Вбудована фотограметрія не вимагає розташування позиціонуючих міток та швидко фіксує просторове положення цільового каркаса. Модуль фотограмметрії підвищує об’ємну точність до 0,02+0,015 мм/м.
- Різні режими сканування
Сканер проектує 26 перехрещених блакитних лазерних ліній для швидкого сканування великих об’єктів, 5 паралельних лазерних ліній для уточненого сканування та одну лазерну лінію для точного сканування глибоких отворів та вузьких областей.
- Простота в експлуатації
Успадкувавши легкий і ергономічний дизайн серії UE, інтуїтивно зрозумілий інтерфейс користувача забезпечує просте управління і скорочує час навчання. Невисока робоча відстань 300 мм порівняно із конкурентами, та широкий діапазон сканування 600*500 мм , уможливлюють швидкий процес оцифровування поверхні у важкодоступних місцях.
- Широкийспектр сканованих матеріалів
Сканер підтримує сканування чорних та високовідбивних поверхонь, глибоких отворів, ребристих поверхонь, великих та малих об’єктів.
- Тонкі та багаті деталі
Завдяки камерам з високою роздільною здатністю та 5 паралельним лазерним лініям, FreeScan UE Pro забезпечує багатофункціональне сканування об’єктів та більш точне відновлення дрібних деталей.
Застосування 3D-сканера FreeScan UE Pro
Враховуючи швидкість, точність та деталізацію, сканер FreeScan UE Pro є професійним об’ємним метрологічним рішенням, яке підходить для інспекційного сканування, CAD-проектування, реверсного дизайну, надточних вимірювань, зручного створення цифрових копій будь-яких об’єктів, у тому числі темних та дзеркальних поверхонь, великих, середніх і малих об’єктів, складних геометричних форм з кишенями та ямами.
FreeScan UE Pro – це повний, точний і доступний комплект апаратного та програмного забезпечення для дизайну, управління та контролю якості, огляду та аналізу, регулювання та ремонту в автомобільній, аерокосмічній промисловості, енергетиці, транспорті, виробництві та машинобудуванні.
Програмне забезпечення
- Постачається разом зі спеціально розробленим програмним забезпеченням Shining 3D. Безкоштовна актуалізація та підтримка оновлень.
- Сумісний з програмним забезпеченням для 3D-проектування: Solid Edge, Geomagic Design X, Geomagic Essentials. І 3D-інспекції: Geomagic Control X, Geomagic Control X Essentials. Має легкий та плавний імпорт даних у зазначені програми, що підвищує ефективність робочого процесу та додає сканеру універсальності.
Характеристики сканера FreeScan UE Pro
Джерело Світла Синій лазер, 26 лазерних ліній, 5 паралельних ліній, 1 лінія Об’ємна Точність (мм/м) 0.02 + 0.03 Діапазон Сканування (мм) 600 × 550 Робоча Відстань (мм) 300 Тип Сканера Портативний Кольорове Сканування Ні Сканування З Мітками Так. Вбудована фотограмметрія не вимагає розташування позиціонуючих міток Режим Сканування Multiple Lines Scan, Single Line Scan, Fine Scan Діапазон Розмірів Деталей (м) Великогабаритні, середні та дрібні Швидкість Сканування (точок/с) 1850000 Швидкість Сканування (кадрів/с) 180 Точність Сканування (мм) До 0,02 Об’ємна Точність З DigiMetric (мм/м) 0,02 + 0,015 Глибина Сканування (мм) 170 – 680 Відстань Між Точками (мм) 0,01 – 3 Додаткова Інформація Сумісність із кількома програмними рішеннями для перевірки та 3D-проектування, такими як Solid Edge, Geomagic Design X, Geomagic Essentials, Geomagic Control X, Geomagic Control X Essentials Клас Лазера Клас 2M (безпечний для очей) Особливості Вбудований режим фотограмметрії з масштабною шкалою, датчик температури, сканування глибоких отворів, сканування темних і відбиваючих частин Підтримувані Типи Файлів OBJ, STL, ASC, PLY, P3, 3MF Підключення USB 3.0 Вхідна Потужність 12В, 5.0А Системні Вимоги ОС: Win10, 64 bit; Відеокарта: карти серії NVIDIA GTX/RTX, вищої або рівної GeForce RTX 3060; Відеопам’ять: ≥ 6 Гб; Процесор: I7-8700; Пам’ять: ≥ 32 Гб Країна Виробник Китай Гарантійний Термін (місяців) 12 Сертифікати CE, FCC, ROHS, WEEE, RC Вага Нетто (кг) 0,840 Розміри Нетто (мм) 298×103,5×74,5 Діапазон Температур Робочого Середовища (°C) -20 – +40 Діапазон Вологості Робочого Середовища (%) 10 – 90
Купити універсальний 3Д-сканер FreeScan UE Pro
Сканування корпусу двомісного літака сканером FreeScan UE Pro у режимі фотограмметрії
Купити багатофункціональний інспекційний лазерний сканер
Оптична Система
Клас Лазера
Клас 2M (безпечний для очей)
Деталі
Джерело Світла
Синій лазер, 26 лазерних ліній, 5 паралельних ліній, 1 лінія
Об’ємна Точність (мм/м)
0.02 + 0.03
Тип Сканера
Портативний
Кольорове Сканування
Ні
Сканування З Мітками
Ні. Вбудована фотограмметрія не вимагає розташування позиціонуючих міток
Режим Сканування
Multiple Lines Scan, Single Line Scan, Fine Scan
Розмір Сканованих Об’єктів (м)
Великогабаритні, середні та дрібні
Швидкість Сканування (точок/с)
1850000
Швидкість Сканування (кадрів/с)
180
Точність Сканування (мм)
До 0,02
Діапазон Сканування (мм)
600 × 550
Об’ємна Точність з DigiMetric (мм/м)
0,02 + 0,015
Робоча Відстань (мм)
300
Глибина Сканування (мм)
170 – 680
Відстань Між Точками (мм)
0,01 – 3
Особливості
Вбудований режим фотограмметрії з масштабною шкалою, датчик температури, сканування глибоких отворів, сканування темних і відбиваючих частин
Підтримувані Формати Файлів
OBJ, STL, ASC, PLY, P3, 3MF
Програмне Забезпечення
Сумісність із кількома програмними рішеннями для перевірки та 3D-проектування, такими як Solid Edge, Geomagic Design X, Geomagic Essentials, Geomagic Control X, Geomagic Control X Essentials
Підключення
USB 3.0
Вхідна Потужність
12В, 5.0А
Системні Вимоги
ОС: Win10, 64 bit; Відеокарта: карти серії NVIDIA GTX/RTX, вищої або рівної GeForce RTX 3060; Відеопам’ять: ≥ 6 Гб; Процесор: I7-8700; Пам’ять: ≥ 32 Гб
Країна Виробництва
Китай
Гарантійний Термін (місяців)
12
Сертифікація
CE, FCC, ROHS, WEEE, RC
Вага та Розміри
Вага Нетто (кг)
0,840
Розміри Нетто (мм)
298×103,5×74,5
Умови Експлуатації
Робоча Температура Навколишнього Середовища (°C)
-20 – +40
Діапазон Робочої Вологості (%)
10 – 90
FreeScan UE Pro FreeScan UE11 FreeScan UE7
EinScan HX:
Лазер
EinScan HX:
Світлодіод
Точність, мм0.020.020.020.040.05Джерело Світла
26 Лазерних Ліній
5 Паралельних Ліній
1 Лінія
22 Лазерних Ліній
1 Лінія
14 Лазерних Ліній
1 Лінія
14 Лазерних Ліній
1 Лінія
LED СвітлоМакс. Кадрів в Секунду1801201205520Об’ємна Точність, мм+мм/м0.02 + 0.030.02 + 0.040.02 + 0.040.04 + 0.060.05 + 0.1Об’ємна Точність з Фотограмметрією, мм+мм/м0.02 + 0.0150.02 + 0.0250.02 + 0.025––Роздільна Здатність Вимірювання, мм0.01 – 3 0.05 – 3 0.05 – 30.1 – 30.2 – 3Швидкість, точок/с1 850 0001 350 000860 000480 0001 200 000Одинарний Промінь для отворів, кишеньТакТакТакНіНіРежим Точного Сканування (Fine Scan) – Часткове HDТакТак, не дорівнює UE ProТак, не дорівнює UE ProНіНіВбудована ФотограмметріяТакНіНіНіНіКлас ЛазераКлас II, Безпечний для очейКлас II, Безпечний для очейКлас II, Безпечний для очейКлас INПлоща Сканування, мм600*550510*520510*520380*400420*400Відстань, мм300500500470470Глибина Різкості, мм170 – 680300 – 700300 – 700350 – 610200 – 700Вага, кг0.8400.6700.6700.710.71Сканування Великих Частин, напр.: повнорозмірний автомобіль★★★★★★★★★★★★★★★Сканування Малих Частин або Окремих Зон, напр.: розмір 10 мм★★★★★★★★★★Сканування Глибоких Отворів★★★★★★★★★★★★★Темні та Світловідбиваючі Частини★★★★★★★★★★★★★★★★★★★Кольорове СкануванняНіНіНіНіТакТемпературний СенсорТакТакТакНіНі
