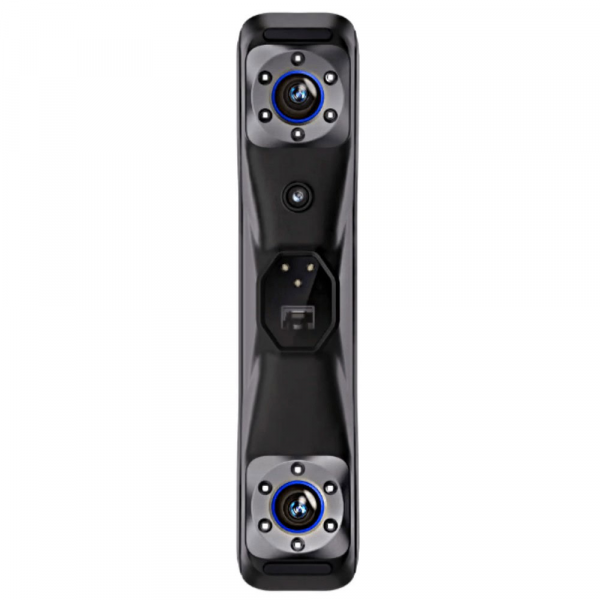

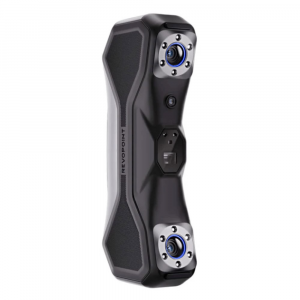

3D сканер Revopoint MetroY

3D сканер Revopoint MetroY

Ручний 3D сканер для приміщень

Ручний 3D‑сканер Revopoint MetroY — це універсальний лазерний сканер для роботи в приміщенні. Він
призначений для сканування невеликих і середніх об’єктів і підходить для професіоналів і досвідчених користувачів.
MetroY використовує багатолінійне лазерне сканування.

Revopoint 3D MetroY оптимізований для внутрішнього середовища — освітлення, стабільна температура та контрольовані
умови
сприяють досягненню заявлених показників точності.

Стислі технічні характеристики Revopoint MetroY

Сканер оснащений передовими оптичними компонентами:

• 30 хрестоподібних синіх лазерних ліній
• 15 паралельних синіх лазерних ліній
• 1 синя одиночна лазерна лінія (для вузьких / глибоких ділянок)

Така комбінація дає змогу отримувати високу деталізацію поверхонь, у тому числі темних або блискучих поверхонь, без
необхідності нанесення спрею для більшості випадків.

Ключові особливості MetroY

Точність метрологічного класу:

• Одинична точність (single‑frame accuracy) – до 0,02 мм
• Повторюваність (precision) – до 0,01 мм

Об’ємна точність:

• 0,02 мм + 0,04 мм × L(m) (де L — довжина об’єкта в метрах)

Швидкість роботи:

• У лазерному режимі – до 1 500 000 точок/сек

Крок злиття точок:

• До 0,05 мм

Автоматичне сканування з поворотним столом

На відміну від MetroX, MetroY не підтримує режим автоматичного сканування з поворотним столом із структурованим
світлом у «базовій» версії (без Pro). (Ця функція характерна для версії Pro)

Режими сканування MetroY

MetroY підтримує три режими лазерного сканування:

• Cross‑lines (хрестоподібні лінії)
• Parallel lines (паралельні лінії)
• Single‑line laser (одна лазерна лінія для вузьких або глибоких деталей)

Цих трьох режимів вистачає для обробки більшості геометрій, особливо коли дуже висока кількість структурованого
світла не потрібна.

Сканування складних поверхонь

• Схильність до блиску / чорних поверхонь: MetroY дозволяє сканувати блискучі чи темні матеріали без спрею у
  багатьох випадках за допомогою лазерного режиму.
• Оскільки не має повноекранного структурованого світла, для деяких поверхонь зі складною текстурою може бути
  необхідне нанесення маркерів чи використання умов, що полегшують трекінг.

Переваги та маркери

• Використання маркерів / глобальних маркерів для поліпшення трекінгу та позиціювання.
• Програмне забезпечення Revo Metro (або відповідне ПО від Revopoint) підтримує роботу з хмарами точок, побудову
  сіток, об’єднання сканів та експорт у популярні формати: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX.
• Підтримка Wi‑Fi 6 та кабельного зв’язку USB‑C для реального часу передачі даних.

Управління та додаткові можливості

• Сканер має 4 фізичні кнопки, які дозволяють запускати / паузувати сканування, регулювати експозицію та цифрово
  масштабувати під час сканування.
• Вбудована RGB‑камера (2 Мп) для кольорового захвату текстур поверхні.
• Система температурного контролю для мінімізації відхилень через нагрівання під час тривалої роботи.

Комплектація сканера Revopoint MetroY

Комплект стандартної версії включає:

• Сканер Revopoint MetroY
• Кабель USB Type‑C to Type‑C
• Адаптер живлення (регіональний варіант)
• Маркери (для допомоги у трекінгу)
• Калібрувальна плита / дошка
• Переносний кейс

Деталі

Підтримувані Аксесуари
Набір блоків маркерів, Мобільний комплект (3-го покоління)

Джерело Світла
30 хрестоподібних синіх лазерних ліній, 15 паралельних синіх лазерних ліній, 1 синя одиночна лазерна лінія (для вузьких / глибоких ділянок)

Технологія Сканування
Багатолінійне лазерне сканування та повномасштабне структуроване світлове сканування

Об’ємна Точність (мм/м)
0.02 + 0.04

Тип Сканера
Універсальний

Кольорове Сканування
Ні

Сканування З Мітками
Так

Режим Сканування
Speed – до 34 перехресних ліній, Details – 15 паралельних ліній, Deep Holes – одна лінія

Датчик Температури
Так

Процесор
4 core ARM, 2.0 GHz

Контроль
4 кнопки

Розмір Сканованих Об’єктів (м)
мін. 0.01 × 0.01 × 0.01, макс. 1.0 × 1.0 × 1.0

Швидкість Сканування (точок/с)
До 1 500 000

Прецизійність Сканування (мм)
До 0,1

Точність Сканування (мм)
До 0,02

Діапазон Сканування (мм)
123 x 130 на відстані 200 мм, 290 x 260 на відстані 400 мм

Робоча Відстань (мм)
200 ~ 400

Роздільна Здатність Вимірювань (мм)
До 0,05

Методи Позиціонування
Маркер, Глобальний маркер

Особливості
Бездротове сканування, моніторинг температури в режимі реального часу

Підтримувані Формати Файлів
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

Підключення
Wi-Fi

Системні Вимоги
Мінімум: macOS: ЦП: M1 Pro/Max/Ultra, RAM ≥ 16 ГБ. Windows: ЦП: Intel i7 10-го покоління 10700 або AMD Ryzen 7 5800, RAM ≥ 32 ГБ, графічний процесор (опціонально): NVIDIA GeForce RTX 3050 (8 ГБ). Рекомендовано: macOS: ЦП: M2 Pro/Max/Ultra, M3 Pro/Max/Ultra, RAM ≥ 24 ГБ. Windows: ЦП: Intel i9 12-го покоління або краще, RAM ≥ 64 ГБ, графічний процесор: NVIDIA RTX 4060 (8 ГБ) або краще

Країна Виробництва
Китай

Гарантійний Термін (місяців)
12

Вага та Розміри

Вага Нетто (кг)
0.447

Розміри Нетто (мм)
211 × 94 × 47
