Можливо, HP найбільш відома своїми принтерами та комп’ютерами, але тепер вони також виходять на ринок 3D-сканування. Компанія почала експериментувати з цією технологією ще у 2016 році, коли вони випустили комп’ютер Sprout із вбудованим 3D-сканером.
Але хоча лінійка Sprout орієнтована на споживачів та освіту, HP зробила крок на професійний ринок, купивши DAVID у 2016 році. Вони завершили ребрендинг веб-сайту продукту та програмного забезпечення, тож зараз ми розглянемо сканер структурованого світла HP Pro S3, ще відомий під його назвою: DAVID SLS -3.
Обладнання та ціна
Базовий пакет для однієї камери PRO S3 коштує 4899 доларів. Тут ми тестуємо повний пакет. Повний комплект коштує $ 8499. У цьому огляді ми тестуємо зі стандартним штативом, який входить до комплекту сканера.

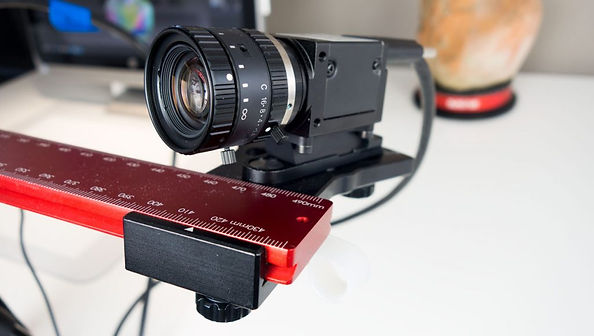

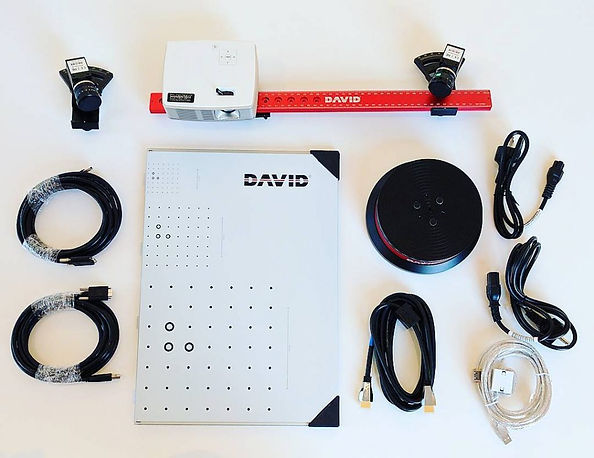

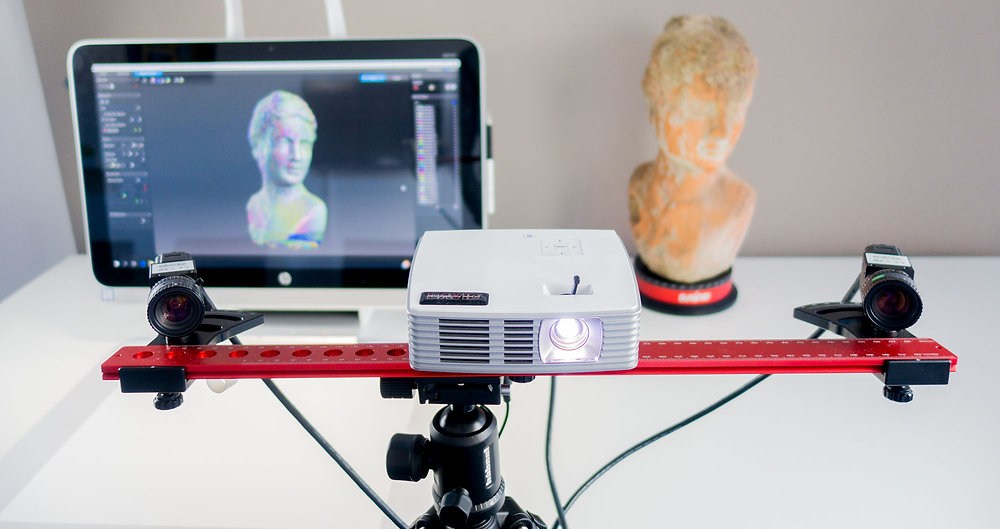

На відміну від Shining3D EinScan-S, PRO S3 є повністю модульною системою. Базовий пакет постачається з проектором та одним монохромним модулем HD-камери промислового класу. Обидва містять спеціальні кріплення, які ковзають по алюмінієвій рейці. Рейка кріпиться на штативі, що додається. Також є величезна скляна калібрувальна панель.
Використання може бути трохи лякаючим, якщо у вас немає досвіду роботи з таким обладнанням. Головним чином тому, що існує так багато різних компонентів, включаючи 2 адаптери живлення, кабель HDMI і не менше 3 USB-кабелів. Всього вам потрібно 4 вільні USB-порти, тому що вам також потрібно вставити USB-ключ для запуску програмного забезпечення. І два порти USB, які з’єднують камери, мають бути портами USB 3.0.
Цей сканер працює з кожним ПК, який відповідає системним вимогам. Окрім портів USB, програмне забезпечення значно виграє від швидкого процесора та великої кількості оперативної пам’яті.
Порівняння
Таким чином, повний комплект PRO S3 коштує $ 8499. Для порівняння: ви можете отримати EinScan-S за 1539 доларів, а EinScan-Pro коштує 4799 доларів і може також функціонувати як ручний сканер. Однак обидва сканери EinScan мають фіксовані камери, тоді як камери PRO S3 мають вищу роздільну здатність, ручне фокусування та експозицію, і їх можна вільно розміщувати та обертати на напрямній. Це забезпечує розмір одного сканування до 50 см, а у EinScan-Pro – до 20 см.
Якість сканування структурованим світлом значною мірою залежить від використовуваних камер, а ті, що на Pro S3, дуже високого класу.
Програмне забезпечення
Після ребрендингу HP змінили кілька червоних кольорів інтерфейсу на синій. Це робить програмне забезпечення трохи дружнішим, але все ж це застосунок, який вимагає вивчення, перш ніж почати роботу.
В основному програмне забезпечення HP 3D Scan Pro має 3 екрани: «Налаштування», «Сканування» та «Редагування».
Налаштування
Налаштування дозволяє перевірити, чи всі компоненти працюють, і виконати калібрування. По суті, вам доведеться заново калібрувати систему щоразу, коли ви змінюєте положення та / або обертання камер на напрямній. Насправді ви будете робити це щоразу, коли хочете відсканувати об’єкт в іншому діапазоні розмірів.
Якщо ви хочете захопити кольорові текстури, майте на увазі, що калібрування також встановлює баланс білого для певної відстані. Таким чином, у цьому випадку ви повинні повторно відкалібрувати, якщо відстань між об’єктом і сканером значно змінюється.
Для калібрування ви спочатку розміщуєте об’єкт, який хочете відсканувати, перед камерами та переміщуєте камери, поки обидві не зможуть побачити об’єкт. Для досягнення найкращих результатів важливо, щоб кут нахилу камери становив 22 градуси або вище. Червоні лінії графіка в накладеннях видового екрана вказують, що області переекспоновані. Ви повинні звернути увагу на те, щоб графіки не були обрізані.
Потім ви повинні прибрати об’єкт і поставити калібрувальну дошку на місце об’єкта. Для досягнення найкращих результатів (особливо балансу білого в текстурі) ви повинні складати дошки в місці розташування об’єкта.
Сканування
Сканування в структурованому світлі можливе лише з однієї камери, але загалом я вважаю, що для професійних результатів ви завжди повинні використовувати дві камери для точності. Ви також можете обертати об’єкти вручну або використовувати поворотний стіл.
Проектор проектуватиме серію структурованих світлових патернів (деякі з яких явно запатентовані та унікальні) на об’єкт, за якими слідують червоні, сині та зелені кадри для захоплення кольорів за допомогою його монохромних камер. EinScan-S використовує той самий метод для захоплення кольору, але Pro S3 забезпечує значно кращі кольорові текстури.
Висновок
З придбанням DAVID компанія HP отримала великий досвід у 3D-скануванні. 3D-сканер структурованого світла HP Pro S3 є третьою версією їхнього продукту для сканування структурованим світлом з кращими (HD) камерами, ніж його попередники, і майже напевно його конкуренти. Ця комбінація апаратного та програмного забезпечення дає неймовірно деталізоване сканування. Але 3D сканер коштує дорого, тому що Pro S3 є одним із найдорожчих сканерів структурованого білого світла на штативі на ринку. І за цю ціну хотілося б більш комплексного програмного забезпечення.
Сканування з використанням Pro S3 має відносно круту криву навчання, особливо для початківців, які бажають перейти на 3D-сканування. Той факт, що повний комплект вимагає 4 USB-порти (з яких два USB 3.0) і 2 розетки для роботи, робить його несумісним з більшістю ноутбуків.
Але тоді як інші сканери структурованого світла зручніші для користувача (і дешевші), вони часто мають камери з фіксованою відстанню та фіксованим фокусуванням, які обмежують їхню гнучкість. Ця модульна система Pro S3 з налаштовуваними вручну компонентами промислового класу дозволяє сканувати об’єкти різних розмірів з різних відстаней і кутів, а також робить можливою та легкою заміну (або модернізацію) деталей.
Калібрування загалом вимагає певного досвіду та терпіння, оскільки вам потрібно встановити дві камери та проектор вручну.
